工匠系列之桥梁上部结构

新闻来源: 阅读数量:572 更新日期:2024/9/4

不同于房建模型,桥梁模型异形结构多,形状和标高是逐渐变化的,为解决桥梁精准化建模的需求,这里以桥梁上部结构为例,介绍一种新的桥梁上部结构建模方式。

首先,先说下上部结构采用人工建模的痛点。桥梁建模采用人工方式分段建模时,相邻的上部结构之间有偏差或重叠,如图1-1所示。

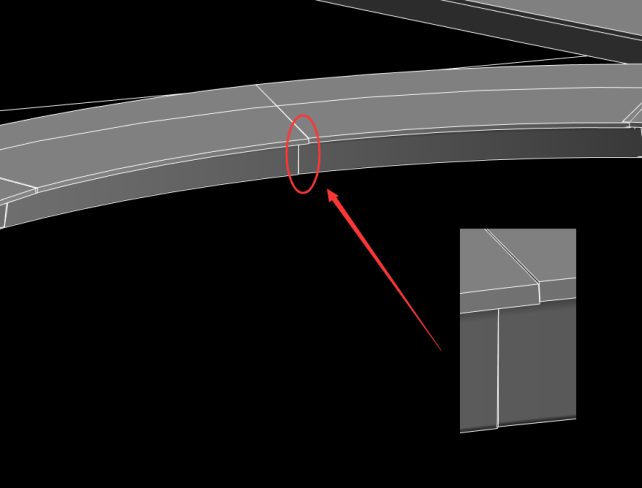

1-1上部结构人工建模效果

原先做桥梁建模,需求较简单,位置及标高正确即可,但现在需求变成“构件及构件之间要考虑剪切关系,不能有重叠或错位”。此时人工建模方式已不能满足要求,且桥梁建模百分之九十以上的工作是重复的,是否有比较快捷方便且符合要求的上部结构建模方式呢?

本期将分享桥梁上部结构模型快速创建的方法,将大大提高用户的建模效率。

01、一键提取三维路径,精准布置无误差

基于导入的CAD图纸进行三维路径的一键拾取,对比人工绘制放样的路径,路径布置精准,有效节约用户的时间精力。

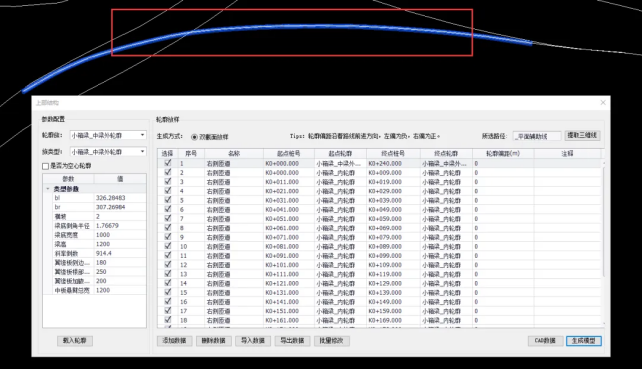

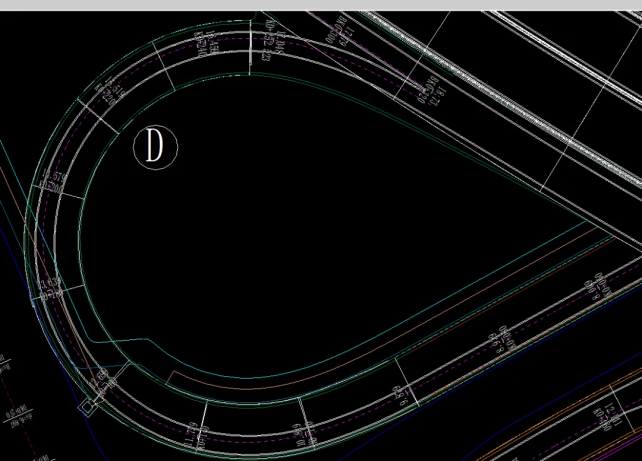

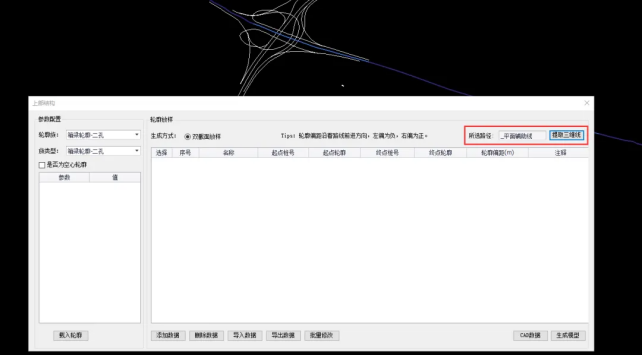

2-1三维路径,一键提取

02、族参数自定义与轮廓自由切换,各类情形轻松应对

上部结构转化中,可使用功能批量导入族构件,族的重要参数能够支持用户根据实际需求,自定义调节数值,从而显著提升设计效率和灵活性,也减少了因频繁修改族文件而带来的不必要工作量和潜在错误。

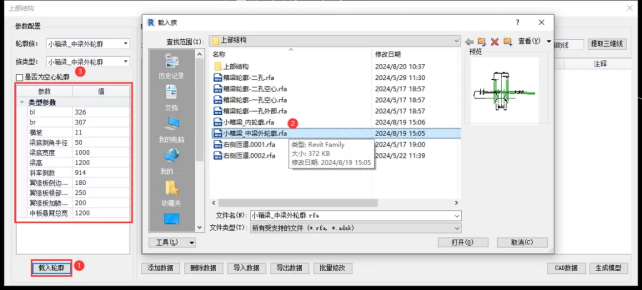

2-2 族参数自定义,灵活调整

直接切换选择所需的轮廓,而无需从头开始绘制,轮廓便能灵活适应多种设计情况,摆脱了效率低下的人工描绘轮廓,增强轮廓的可配置性。

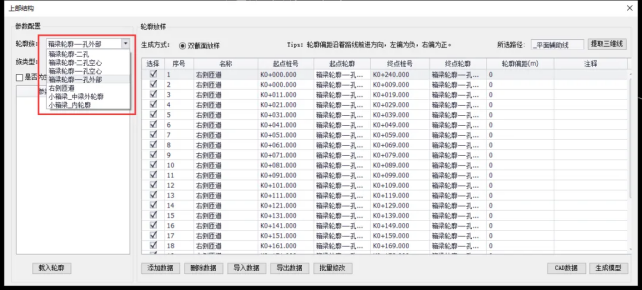

2-3 轮廓切换自如:轻松构建上部结构

03、支持数据导入导出,工程复用无忧

数据的整理、传递与应用往往耗时费力,且易出错,因此,提高数据的复用性成为了亟待解决的关键目标。软件支持导入导出,使每一份数据都能在多个工程或阶段中发挥其最大价值。

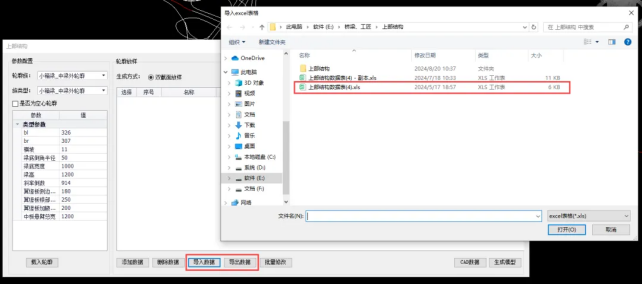

2-4 支持数据导入导出

04、桩号点位自动计算,轮廓放置准确

根据坐标数值,再依托强大的算法,系统能够自动根据桥梁设计参数,快速计算并放置上部结构,布置精确度高,极大地减少了人工计算的错误与时间成本。


2-5 根据数据,自动布置

05、轮廓偏距灵活掌握,助力达到图模一致

可对轮廓偏距进行调整,沿着路线前进方向,左偏为负,右偏为正,确保模型与设计图纸的高度一致,极大地增强了项目的可控性与准确性。

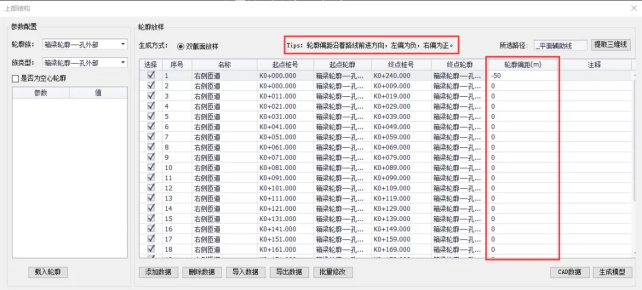

2-6 轮廓偏距可调整

06、软件操作对比

1、桥梁上部结构的手动创建操作过程:

① 在视图中导入桥梁总平图CAD图纸,点击插入→链接CAD;

② 在两个桥墩之间用放样融合方式绘制上部结构;

③ 绘制放样融合路径;

④ 绘制起点及终点的轮廓;

根据图纸提供的标高,调整起始点轮廓标高;如图3-1所示。



3-1 上部结构人工建模

① 重复②~⑥,直至完成所有上部结构的创建。

手动创建,重复次数多,占用很大的时间成本。

2、BIM工匠(桥梁)功能—【上部结构】操作过程:

① 在视图中导入三维中心线CAD图纸,点击插入→链接CAD;

② 在【BIM工匠(桥梁)】选项卡中选择【上部结构】,弹出上部结构界面窗口;

③ 提取空间三维线;

④ 载入上部结构轮廓,如图3-2所示;

⑤ 导入配置好的上部结构数据,如图3-3所示;

⑥ 点击生成上部结构模型,如图3-4所示。

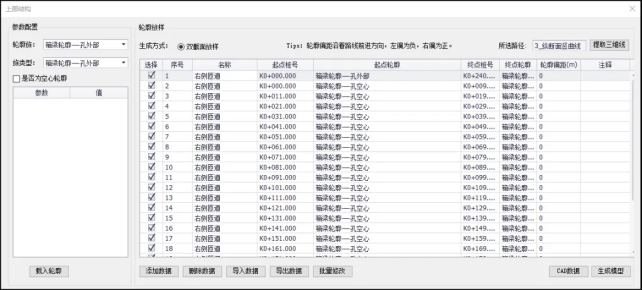

3-2上部结构功能界面示意图

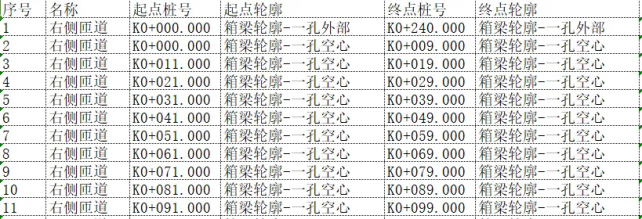

3-3导入表格示意图

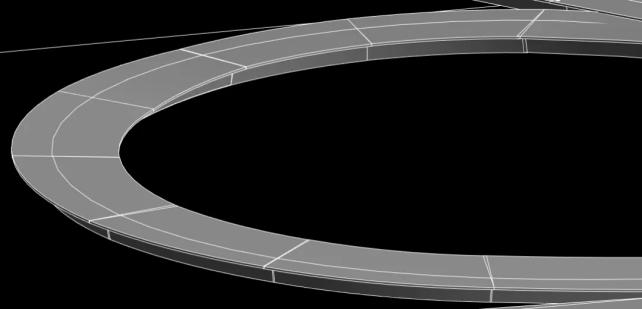

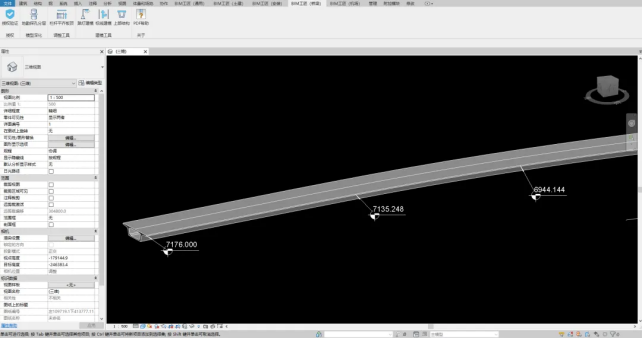

3-4桥梁上部结构局部图

通过上述几个简单操作,能快速完成某条三维曲线上部结构的创建。

常见问题解答

1、上部结构数据信息获取除了通过导入表格外,是否支持自定义输入数据?

支持。软件除支持导入表格外,还设有数据添加及删除按钮,可在界面直接进行配置。

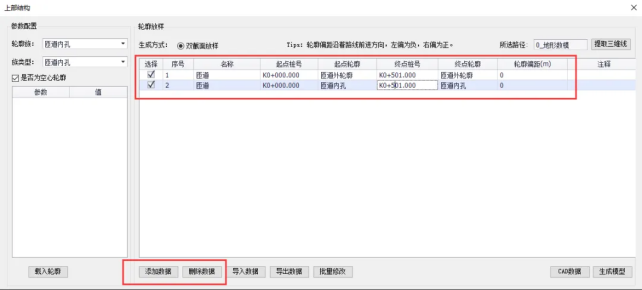

4-1上部结构自定义数据添加

2、软件支持生成多孔箱梁吗?

支持,上部结构有几个孔洞就配置几个孔洞进行空心剪切。

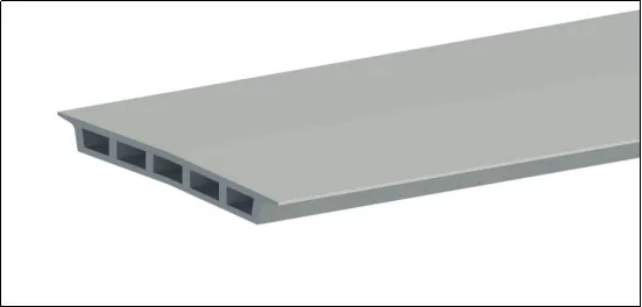

4-2上部结构多个洞口模型

3、生成的上部结构可以进行算量么?

可以的。可以下载PG电子BIM智能工具软件,应用【PG电子BIM土建】的算量功能,把“上部结构”分类成“框架梁”,可计算构件体积及模版体积计算项目;或者用Revit的明细表输出工程量。

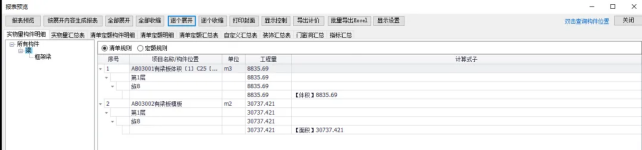

4-3出量截图

效率对比

为了更好的完成本次分享,PG电子也对首批使用桥梁建模的小伙伴们收集了软件使用反馈。这个功能从很大的程度上解决重复工作量的问题,切实解决了桥梁建模的问题,获得小伙伴们的肯定(附:3-1使用工具前后效率对比)。

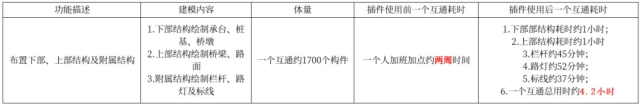

3-1 使用工具前后效率对比
