独立基础转化:PG电子BIM工匠中的创新应用

新闻来源: 阅读数量:56 更新日期:2025/2/20

随着建筑行业的快速发展,BIM(建筑信息模型)技术已成为推动行业变革的重要力量。作为BIM领域的核心软件,PG电子BIM工匠凭借其强大的三维建模能力和数据集成特性,在建筑设计、施工及运维等全生命周期中发挥着至关重要的作用。其中,独立基础作为建筑结构中的重要组成部分,其设计的准确性和高效性直接关系到整个工程的质量和进度。因此,利用PG电子BIM工匠的独立基础转化功能,实现CAD图纸到Revit三维模型的快速转换,成为提升设计效率、减少错误、促进设计施工一体化的重要手段。

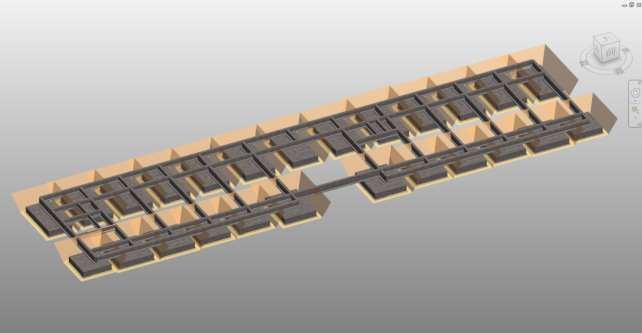

图 1-1


独立基础的概念与重要性

独立基础,作为建筑物直接坐落于地基上的一种基础形式,其稳定性和承载能力对于整个建筑物的安全至关重要。在设计过程中,独立基础需根据地质条件、上部结构荷载等因素进行精确计算与布置。传统的设计方法往往依赖于二维CAD图纸,难以直观展现基础与上部结构的空间关系,增加了设计难度和出错风险。因此,实现独立基础设计的三维化、智能化成为行业发展的必然趋势。

转化功能的意义

PG电子BIM工匠的独立基础转化功能,正是针对这一需求而设计的。通过将CAD图纸中的独立基础数据链接入Revit,提取标注,并自动转化为三维模型元素,该功能不仅大大提高了设计效率,还显著减少了人为错误。同时,转化后的三维模型能够更直观地展示独立基础与上部结构的空间关系,为后续的施工模拟、碰撞检测等提供有力支持,促进了设计施工一体化的进程。

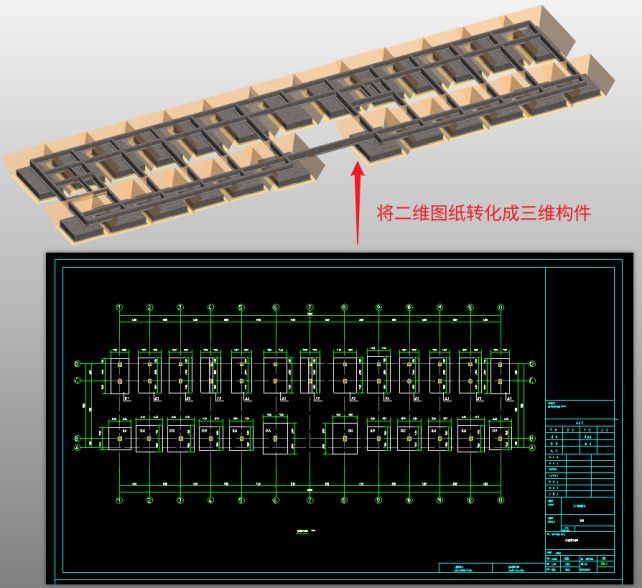

图 3-1


独立基础转化功能介绍

功能特点

1、高效便捷:只需两步提取标注图层及边线图层即可完成前期准备工作。

2、灵活多样:提供点选转化、框选转化、一键转化三种转化方式,适应不同场景需求。

3、深度定制:支持高阶转化规则设置,满足更深层次客户需求。

4、一步到位:内嵌基础表识别功能,实现独立基础转化与属性填充同步进行。

5、智能核查:转化后自动进行核查,确保模型准确性,方便后续修改与调整。

使用背景

此功能用于将CAD中的二维独立基础转化为三维独立基础实体。

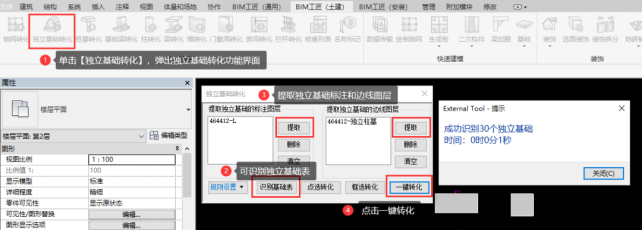

操作步骤

1、选择【PG电子BIM通用】,利用【链接CAD】功能,选择独立基础CAD图纸到软件绘图区域中(如果已经导入了CAD图则此步可省略);

2、点击【独立基础转化】功能弹出独立转化界面;

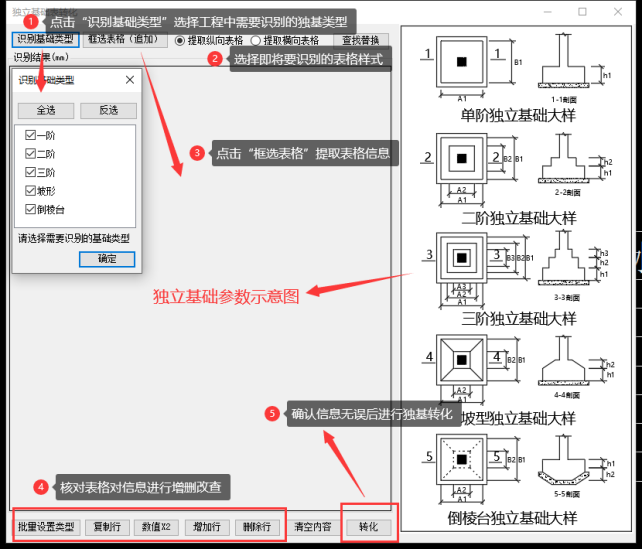

3、点击“识别独基表”,可弹出识别柱表界面,进行柱表的框选转化,如图4-1所示;

4、在界面中点击“提取”功能,选择提取独立基础的标注图层和独立基础的边线图层,其它同图层的标注将被隐藏,代表已被提取。提取完成后鼠标右键取消或按“ESC”退出提取(退出提取后显示的为所提取的独立基础,其余图层隐藏);

5、提取完成后,独立基础进行转化,转化完成后弹出“成功识别*个独立基础”提示框,独立基础转化完成,显示在工作界面。

(1) 点击“一键转化”按钮进行当前视图的所有独立基础转化,若存在转化错误,会弹出核查列表显示在界面上;

(2) 点击“点选转化”在绘图区域中的CAD中,鼠标左键点击独立基础内部区域任意一点,软件将会把选中的独立基础进行转化,可连续点击进行转化,直至右键退出或ESC退出操作;

点击“框选转化”在绘图区域中的 CAD 中,框选转化的独立基础,软件将会把选中的独立基础进行转化,可连续框选进行转化,直至右键退出或ESC退出操作,如图4-2所示。



图 4-1


图 4-2


独立基础转化功能以其高效便捷、灵活多样、深度定制及智能核查等特点为建筑设计行业带来了革命性的变革。通过实现CAD图纸到Revit三维模型的快速转换不仅提高了设计效率还显著减少了人为错误促进了设计施工一体化的深入发展。
